Figure 5


Download original image

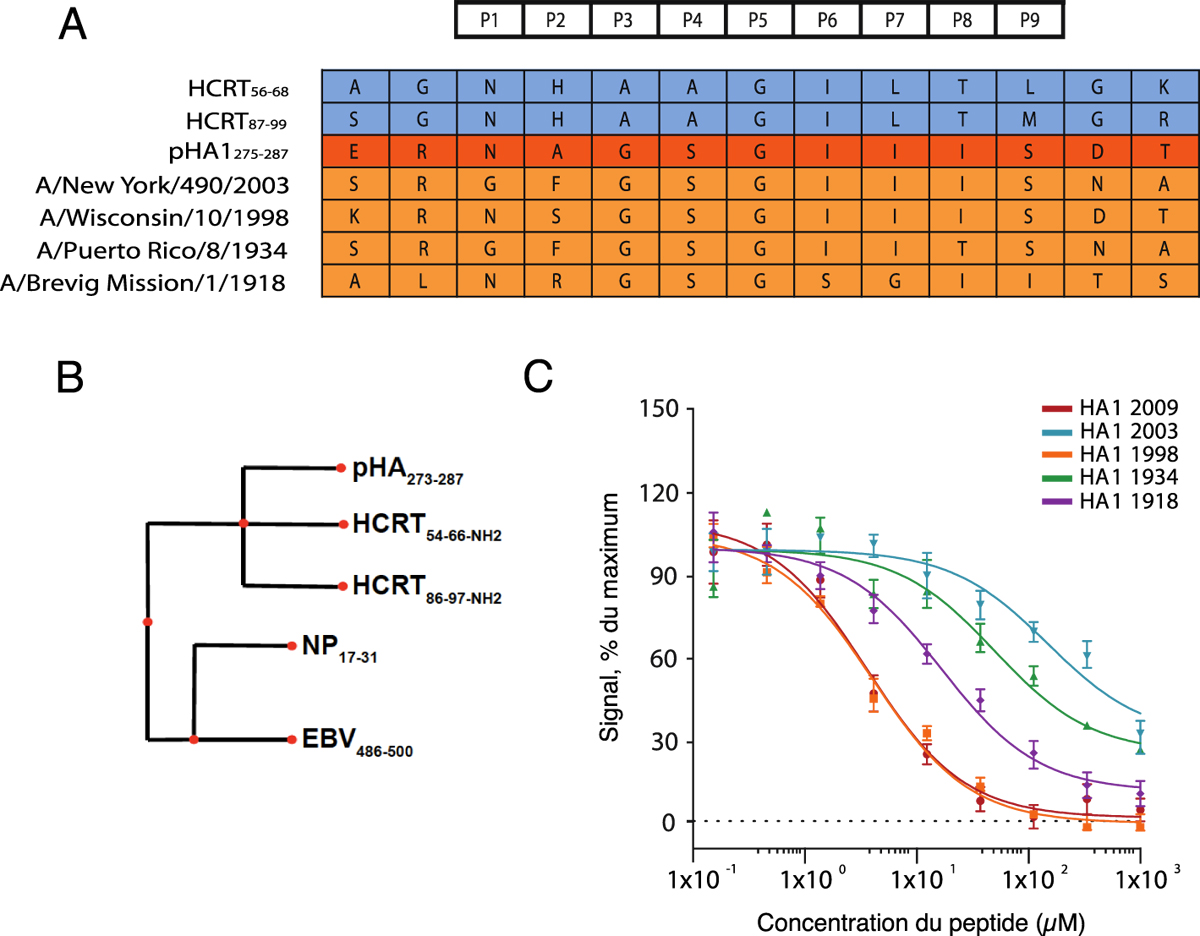

Mimétisme moléculaire entre pHA275-287(pH1N1) et HCRT56-68/HCRT87-99. (A) Alignement du HCRT56-68, HCRT87-99 et pHA275-287 avec les séquences d’autres souches de grippe saisonnière et pandémique. Des analyses de substitution d’acides aminés de pHA1275-287 ont permis d’établir le registre de liaison représenté ici. (B) Séquences partagées CDR3α, CDR3β et CDR3α/β pour les séquences pHA273-287 ; pHA273-287, NP17-31, HCRT54-66-NH2 et HCRT86-97-NH2 évaluées par http://tools.iedb.org/cluster/reference/ avec trois séquences du virus Epstein Bar (EBV) comme ancrage. On note une grande similitude entre HCRT54-66-NH2 et HCRT86-97-NH2, qui partagent également une homologie avec pHA273-287, tel que rapporté précédemment, mais pas NP17-31. (C) Inhibition de la liaison DQ0602 de EBV490-503 par les épitopes HA1.
