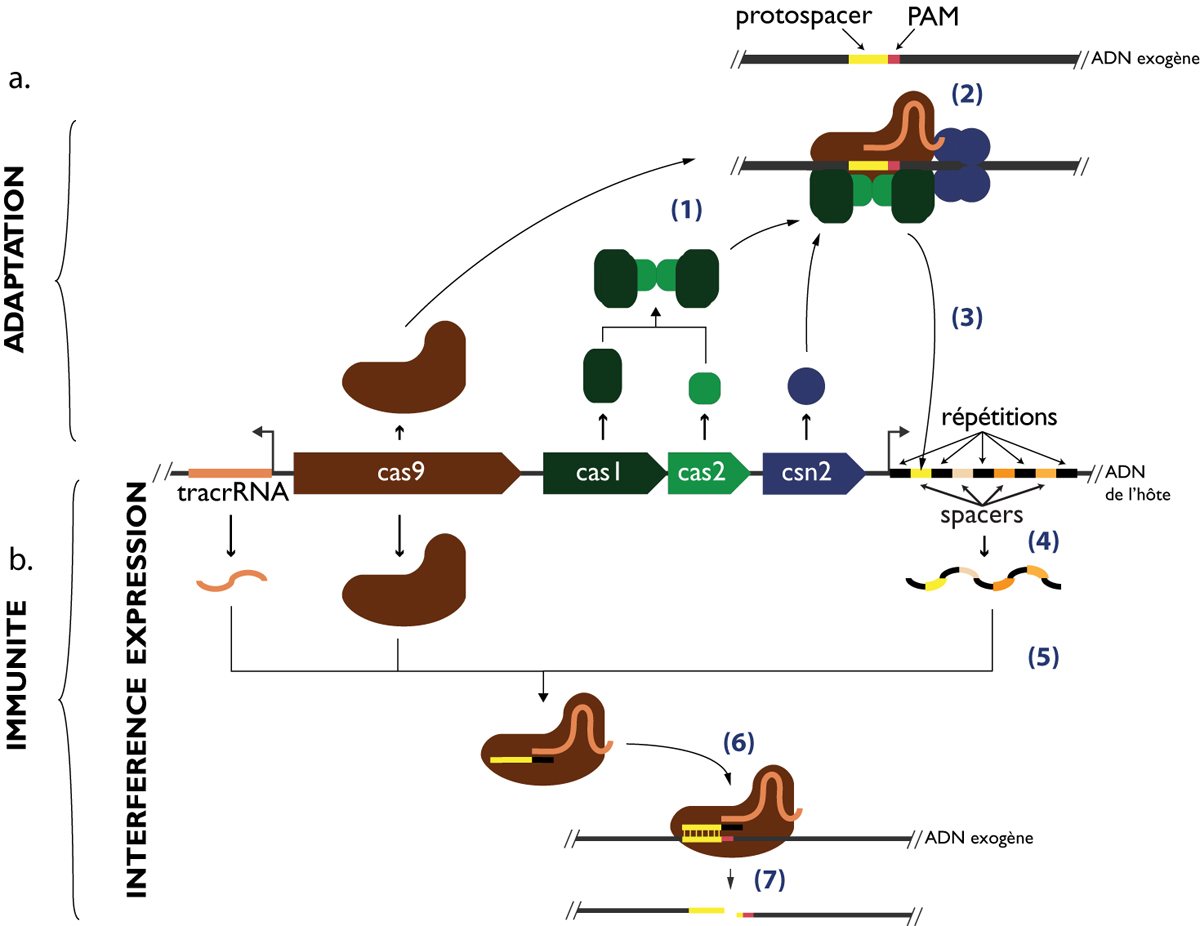

Vue d’ensemble du mécanisme CRISPR-Cas. Un locus CRISPR-Cas est organisé autour de deux éléments principaux : un groupe de gènes cas et un CRISPR composé de spacers et de répétitions (en noir). L’immunité CRISPR-Cas fonctionne en deux phases principales : l’adaptation où le complexe de protéines Cas permet l’acquisition de nouveaux spacers et l’immunité ciblée. a. Pendant la phase d’adaptation, les protéines Cas forment un complexe (1) capable de générer un court fragment d’ADN à partir de l’ADN étranger présent dans la cellule (2) qui est ensuite intégré dans le CRISPR comme nouveau spacer (3). b. Pendant la phase d’immunité, le CRISPR est transcrit (4) et scindé en petits ARN (5) qui servent de guides pour la reconnaissance de la cible pour les protéines Cas (6), qui dégradent l’ADN (7).

Figure adaptée de Bernheim (2017).
